N9100系列MP3解码芯片

Product Introduction

☆支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;

☆支持立体声输出播放,MP3/WMV硬解码,可以直推0.25W耳机喇叭;

☆多种控制模式:UART串口模式、一线串口模式、AD按键控制模式;

☆30级音量可调,5种EQ可调(NORMAL—POP—ROCK—JAZZ--CLASSIC);


Product Details




N910x系列MP3解码芯片是一个提供串口的MP3芯片,集成了MP3、WMV 的硬解码芯片。支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,音质优美,使用方便,稳定可靠是此款产品的一大特点。另外该芯片也是深度定制的产品,专为固定语音播放领域开发的低成本解决方案。N9300可无缝替换N9100芯片,详情可咨询客服







N9105语音MP3芯片






ADKEY控制模式
ADKEY按键控制方式我们采用的是AD 按键的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置2 个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合。

N9105语音MP3芯片



MCU一线串口控制
N9105支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机。

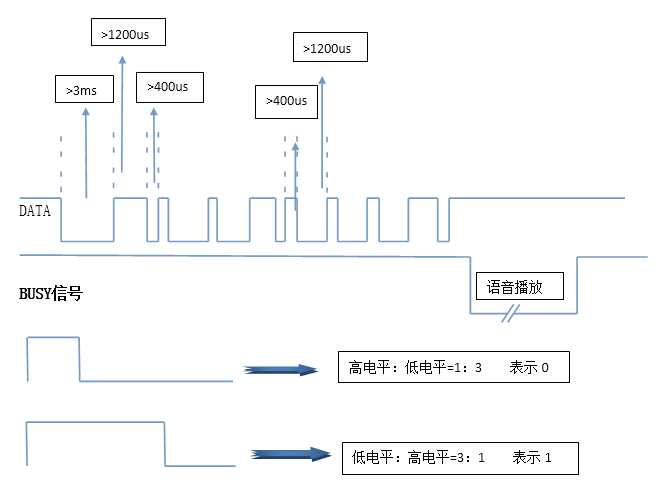

MCU一线串口控制串口时序图

N9105语音MP3芯片MCU一线串口时序图







N9100系列MP3解码芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
